当前位置： 首页 > 行业资讯 > 什么是端子截面分析仪？
发布时间：2025-09-09
端子截面分析仪是一种用于检测线束端子压接内部是否合格的仪器。它通过自动切割、研磨、腐蚀清洗、断面图像采集和软件测量分析等步骤，生成完整的端子分析报告。以下是其主要特点和应用：
定义与用途
- 定义：端子截面分析仪是专门用于检测线束端子压接质量的精密仪器，能够自动完成切割、研磨、腐蚀清洗、图像采集和分析等步骤。
- 用途：广泛应用于汽车、家电、电子、新能源等行业，用于确保线束端子的压接质量，提高产品的可靠性和安全性。
功能特点
- 无需树脂凝固：传统方法需要树脂凝固，过程耗时，而现代端子截面分析仪无需此步骤，制作一个样品仅需约5分钟。
- 全自动切割与研磨：配备自动切割和研磨功能，四轴自动完成所有前置动作，确保样品制备的精确性和一致性。
- 高精度显微镜与摄像头：采用高精度显微镜和高分辨率摄像头，放大倍率从45倍到最大260倍，能够清晰显示超过AWG30的极细线。

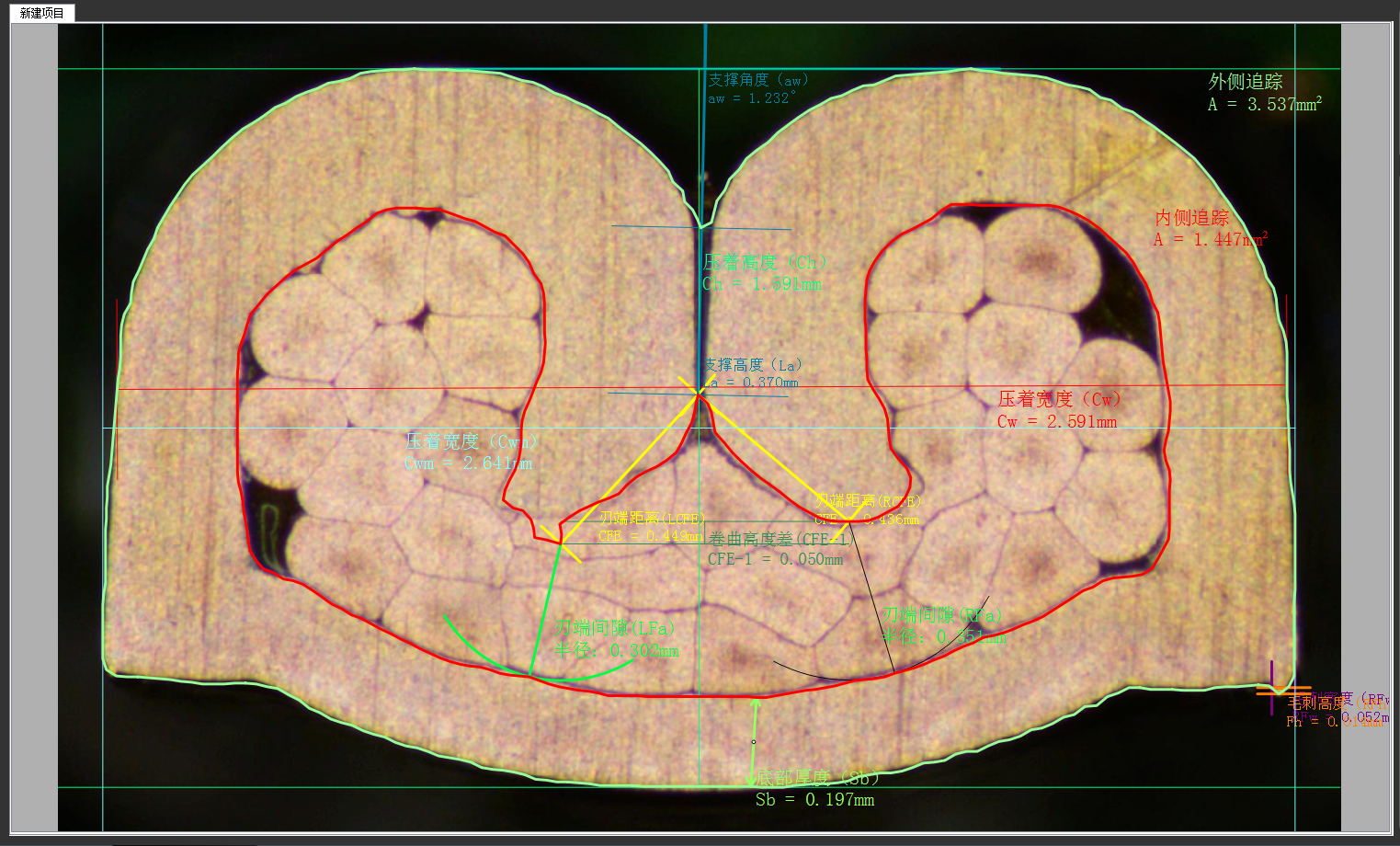

- 专业分析软件：内置专业端子图像测量分析软件，可自动测量长度、计算面积、评估压缩比、孔隙率等参数，并生成详细的分析报告。
- 快速检测：全套检测系统可在3至5分钟内完成一个端子的处理分析，极大提高检测效率。
- 人体工程学设计：采用人体工程学设计，模块化组合，流水线式工作流程，操作简便快捷。
应用领域
- 汽车行业：用于检测汽车线束端子的压接质量，确保汽车电气系统的可靠性。
- 家电行业：检测家电产品中的线束端子，保证产品质量。
- 电子行业：评估电子设备中线束端子的连接质量，提高产品性能。
- 新能源行业：确保新能源设备中线束端子的可靠性，支持行业的高精度检测需求。

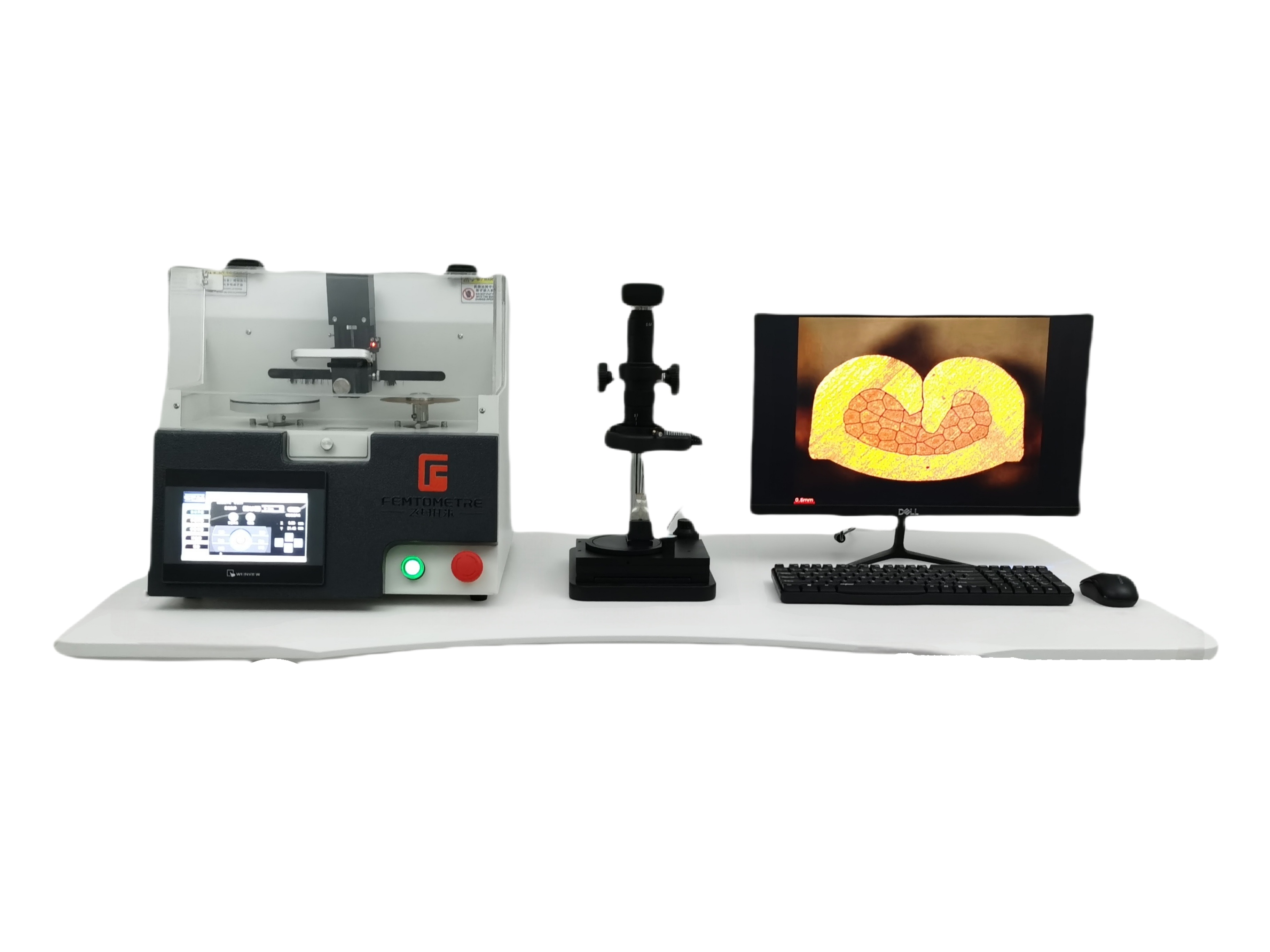

系统结构与配置
- 切割与研磨设备：高精度的切割和研磨设备，确保端子样品的平整度和精度。
- 腐蚀清洗系统：用于端子表面的腐蚀处理，确保断面的清晰度。
- 断面图像采集系统：高清摄像头和显微镜系统，采集端子断面的图像。
- 分析软件：专业软件系统，用于测量和分析端子的各项参数，生成详细的分析报告。
